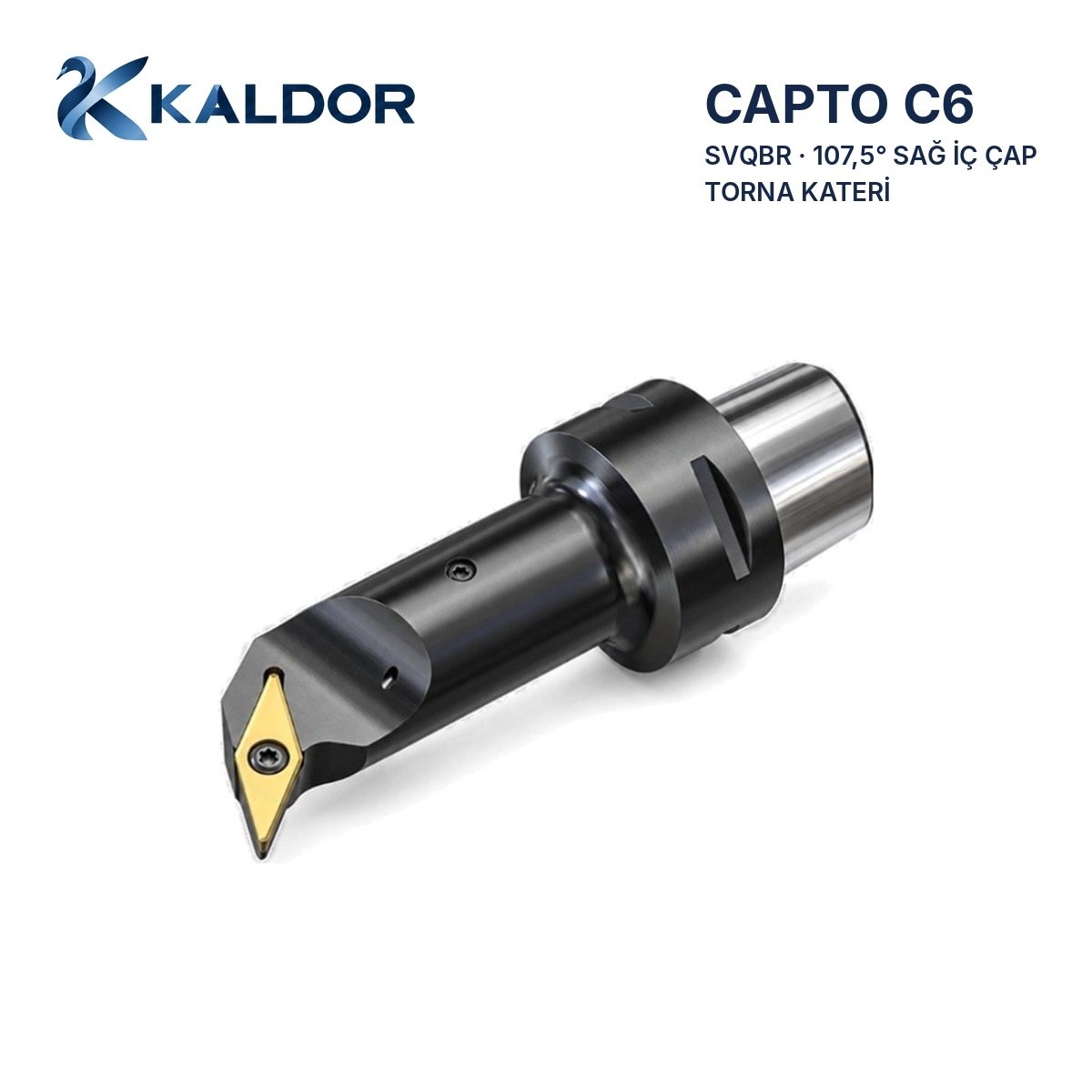

Capto C6 SVQBR 107,5° Sağ İç Çap Torna Kateri (Bora Barı) (TT.PSC63.SVQBR.27145.16)

KALDOR Capto C6 SVQBR 107,5° İç Çap Torna Kateri (Bora Barı)

Delik içi (iç çap) tornalama için tasarlanmış, PSC (poligonal konik bağlantı) arayüzlü bora barı. Capto C6 bağlantısı sayesinde takım tezgâh dışında ayarlanabilir; tezgâhta takım değişimi saniyeler içinde tamamlanır ve tekrarlanabilir konumlandırma sağlanır. Otomasyonlu tezgâhlar ve tornalama merkezleri için uygundur.

Vidalı sıkma (S tipi) sistemi ucu tek vidayla yatağına bastırır; yatak üstünde kaldıraç veya baskı plakası bulunmadığı için dar delik içinde talaş akışı serbest kalır. 35° eşkenar dörtgen (V) uç formu, 107,5° yaklaşma açısıyla birlikte profil ve kopya tornalamada dar köşelere erişim sağlar; ince talaşlı bitirme işlemleri için uygundur. İki gövde çapı seçeneğiyle Ø50 mm - Ø63 mm delik ölçülerine uygundur. Piyasadaki ISO standart VBMT, VBGT, VCGT, VCET, VCGX, VCEX, VBMW ve VCMW uçlarla uyumludur - markaya bağlı kalmadan uç tedarik edebilirsiniz.

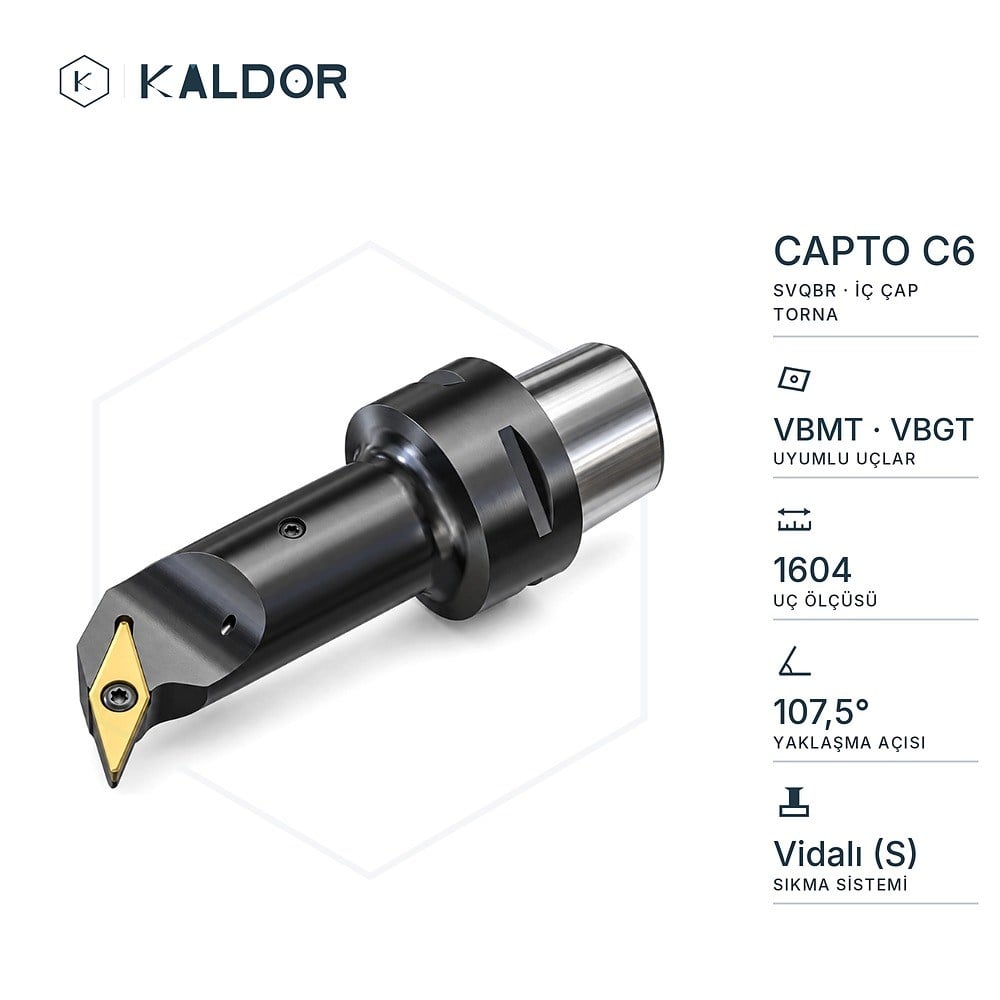

Teknik Özellikler

• Bağlantı: Capto C6 (PSC63)
• Yaklaşma açısı (Kr): 107,5°
• Kesme yönü: Sağ (R)
• Sıkma sistemi: Vidalı sıkma (S tipi)
• Uç formu: VBMT / VBGT / VCGT / VCET / VCGX / VCEX / VBMW / VCMW
• Uç ölçüsü: VB..1604.. (eş ölçü VC..1604..)

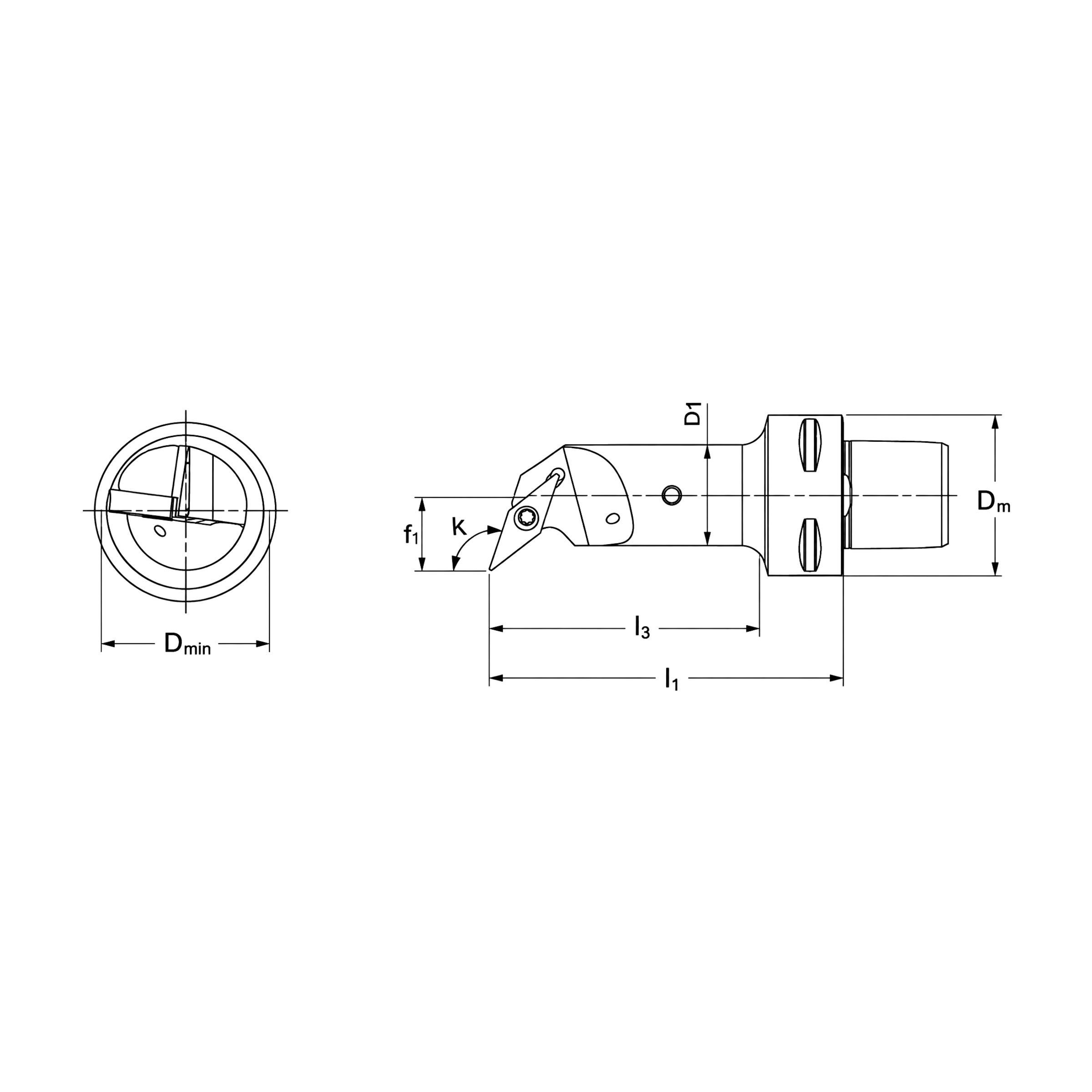

• Bağlantı çapı (Dm): 63 mm
• Ø40 mm gövde: min. delik Ø50 mm · f1 27 mm · boy 145 mm · erişim 120 mm · 1,76 kg
• Ø50 mm gövde: min. delik Ø63 mm · f1 35 mm · boy 175 mm · erişim 152 mm · 2,89 kg
• Talaş açısı (γ): 0° · Eğim açısı (λ): -8°

Kesici uçlar ürüne dâhil değildir, ayrıca sipariş edilmelidir. Uç yatağı, vidalar ve anahtar sipariş kapsamındadır.

Standart dışı ölçüler için talep üzerine üretim yapılabilmektedir.
