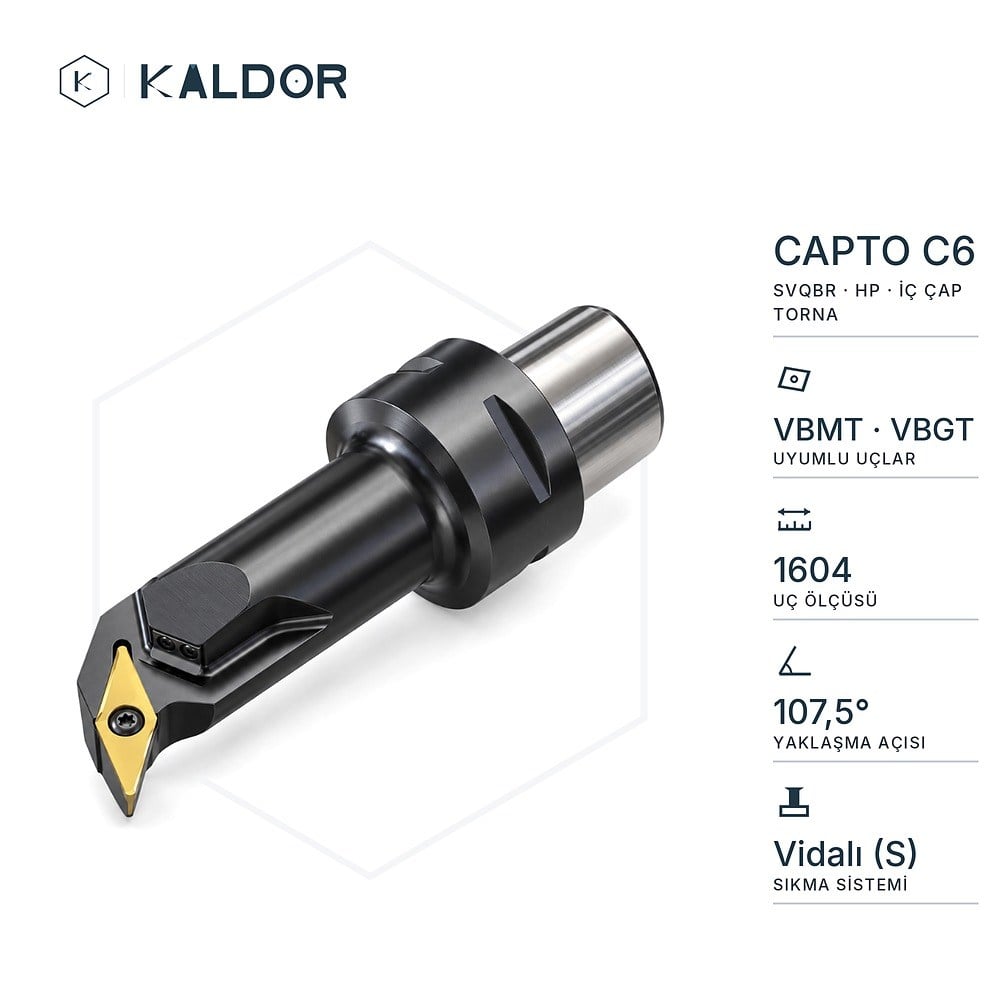

Capto C6 SVQBR 107,5° HP Sağ İç Çap Torna Kateri (Bora Barı) (TT.PSC63.SVQBR.22120.16HP)

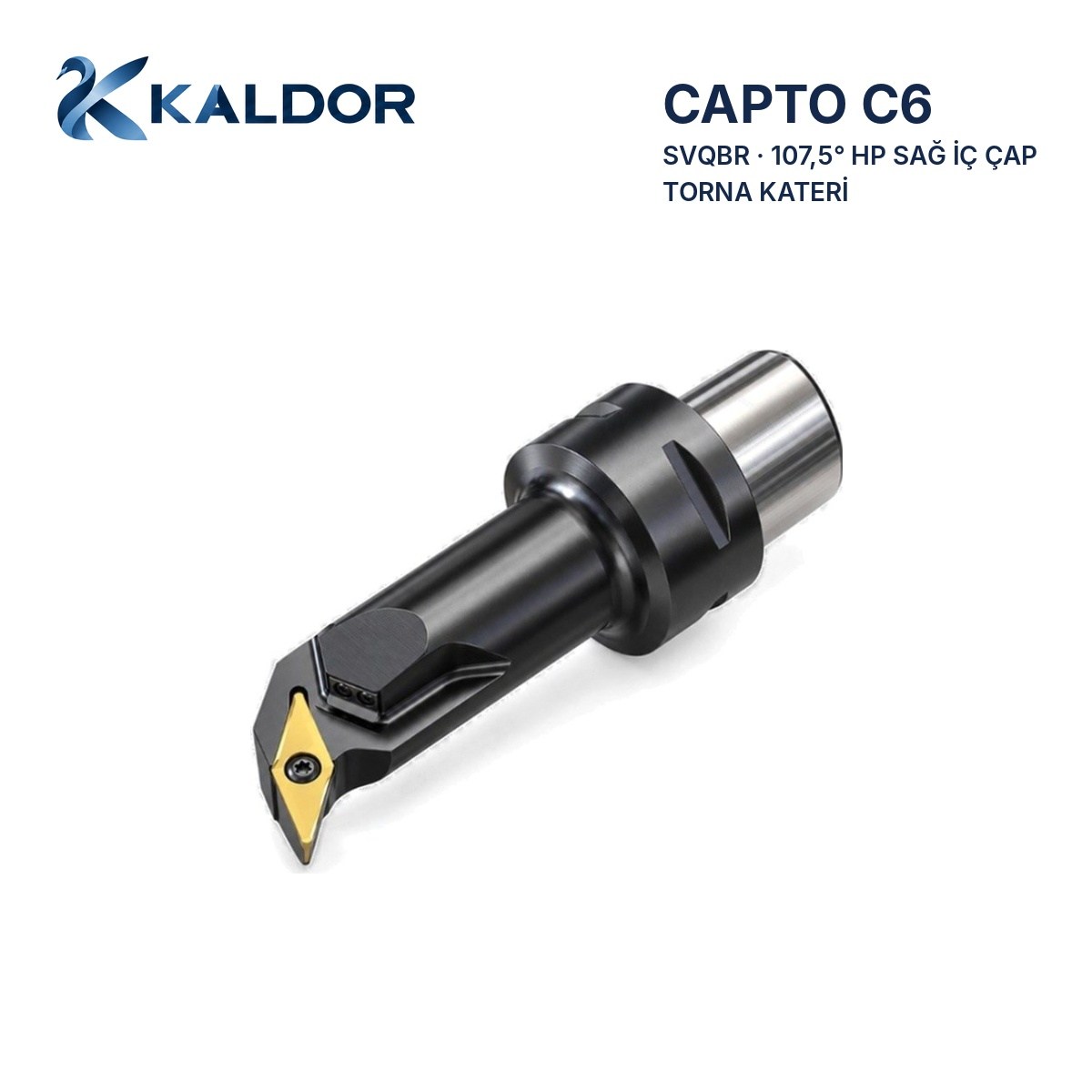

KALDOR Capto C6 SVQBR 107,5° HP İç Çap Torna Kateri (Bora Barı)

Yüksek basınçlı içten soğutmalı (HP), delik içi tornalama için tasarlanmış PSC (poligonal konik bağlantı) arayüzlü bora barı. Capto C6 bağlantısı sayesinde takım tezgâh dışında ayarlanabilir; tezgâhta takım değişimi saniyeler içinde tamamlanır ve tekrarlanabilir konumlandırma sağlanır.

Delik içinde talaş tahliyesi en kritik konudur: yüksek basınçlı soğutma sıvısı kesme bölgesine nozulla doğrudan yönlendirilir, talaşı kırar ve delikten dışarı atar; böylece talaş sarması ve uç kırılması önlenir. Vidalı sıkma (S tipi) sistemi ucu tek vidayla yatağına bastırır; yatak üstünde çıkıntı bırakmaz. 35° eşkenar dörtgen (V) uç formu, 107,5° yaklaşma açısıyla birlikte profil ve kopya tornalamada dar köşelere erişim sağlar. Ø32 mm gövde ile min. Ø40 mm delik ölçüsünden itibaren çalışır. Piyasadaki ISO standart VBMT, VBGT, VCGT, VCET, VCGX, VCEX, VBMW ve VCMW uçlarla uyumludur - markaya bağlı kalmadan uç tedarik edebilirsiniz.

Teknik Özellikler

• Bağlantı: Capto C6 (PSC63)
• Yaklaşma açısı (Kr): 107,5°
• Kesme yönü: Sağ (R)
• Sıkma sistemi: Vidalı sıkma (S tipi)
• Soğutma: Yüksek basınçlı içten soğutma (HP), uca yönlendirilmiş nozul
• Uç formu: VBMT / VBGT / VCGT / VCET / VCGX / VCEX / VBMW / VCMW
• Uç ölçüsü: VB..1604.. (eş ölçü VC..1604..)

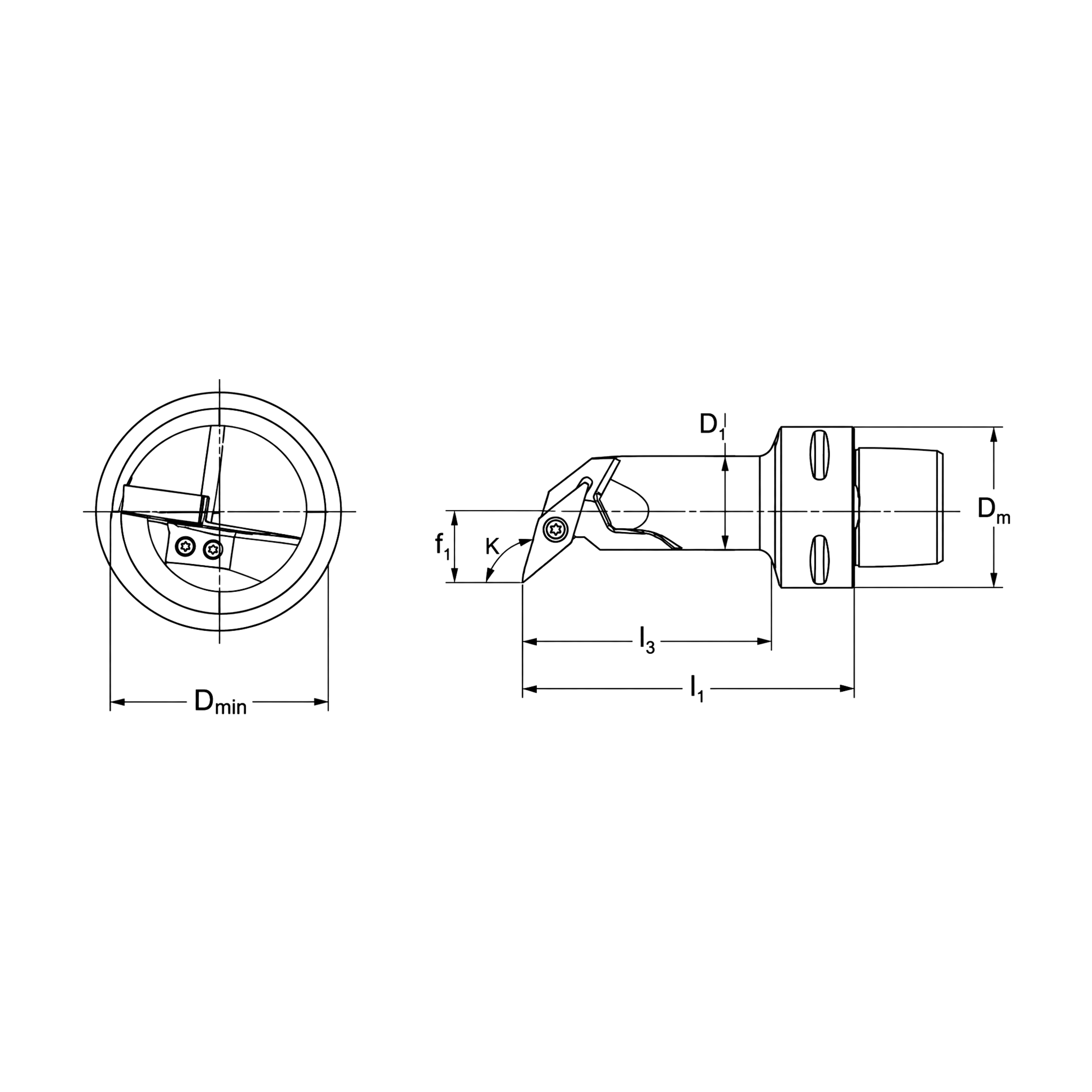

• Bağlantı çapı (Dm): 63 mm
• Ø32 mm gövde: min. delik Ø40 mm · f1 22 mm · boy 120 mm · erişim 94 mm · 1,36 kg
• Talaş açısı (γ): 0° · Eğim açısı (λ): -8°

Kesici uçlar ürüne dâhil değildir, ayrıca sipariş edilmelidir. Uç yatağı, vidalar, anahtar ve nozul sipariş kapsamındadır.

Standart dışı ölçüler için talep üzerine üretim yapılabilmektedir.
