Capto C6 PDUNL 93° HP Sol İç Çap Torna Kateri (Bora Barı) (TT.PSC63.PDUNL.17100.11HP)

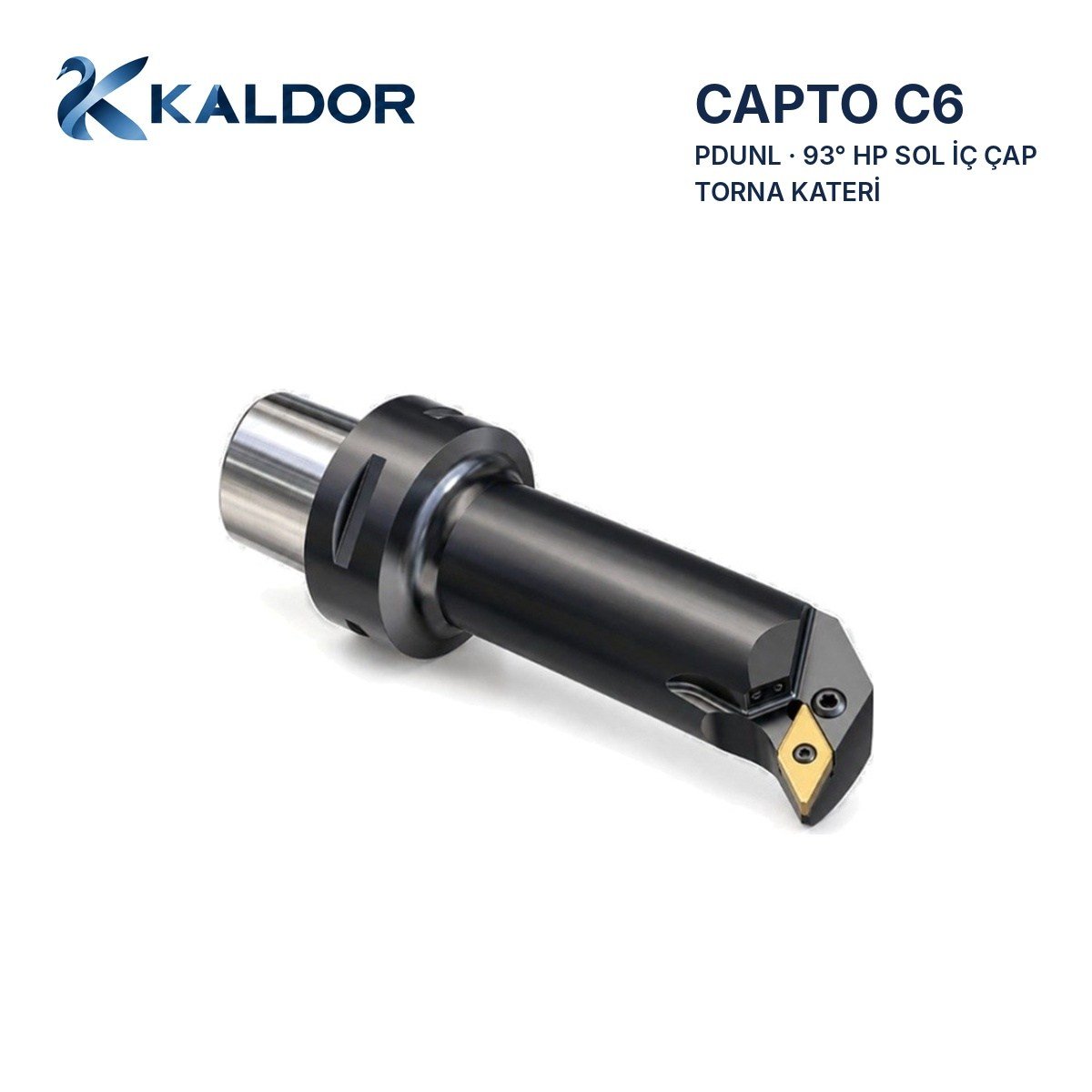

KALDOR Capto C6 PDUNL 93° HP İç Çap Torna Kateri (Bora Barı)

Yüksek basınçlı içten soğutmalı (HP), delik içi tornalama için tasarlanmış PSC (poligonal konik bağlantı) arayüzlü bora barı. Capto C6 bağlantısı sayesinde takım tezgâh dışında ayarlanabilir; tezgâhta takım değişimi saniyeler içinde tamamlanır ve tekrarlanabilir konumlandırma sağlanır.

Delik içinde talaş tahliyesi en kritik konudur: yüksek basınçlı soğutma sıvısı kesme bölgesine nozulla doğrudan yönlendirilir, talaşı kırar ve delikten dışarı atar; böylece talaş sarması ve uç kırılması önlenir. Kaldıraçlı kilit (P tipi) sıkma sistemi ucu deliğinden kavrar, yatak üstünde çıkıntı bırakmaz. 55° eşkenar dörtgen (D) uç formu profil ve kopya tornalamada dar köşelere erişim sağlar; 93° yaklaşma açısı delik dibinde dik duvar bırakır. Dört gövde çapı seçeneğiyle Ø32 mm - Ø63 mm delik ölçülerine uygundur. Piyasadaki ISO standart DNMM, DNMX, DNMG, DNMA ve DNGA uçlarla uyumludur - markaya bağlı kalmadan uç tedarik edebilirsiniz.

Teknik Özellikler

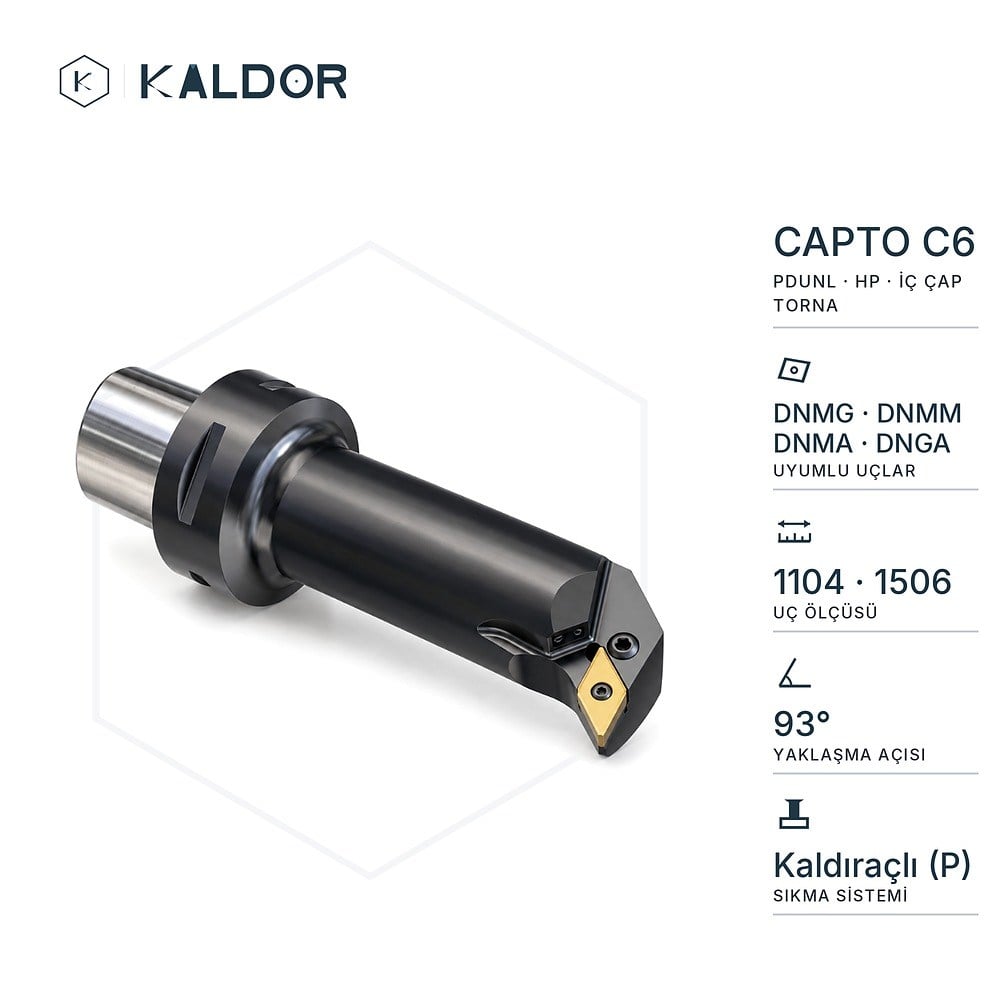

• Bağlantı: Capto C6 (PSC63)
• Yaklaşma açısı (Kr): 93°
• Kesme yönü: Sol (L)
• Sıkma sistemi: Kaldıraçlı kilit (P tipi)
• Soğutma: Yüksek basınçlı içten soğutma (HP), uca yönlendirilmiş nozul
• Uç formu: DNMM / DNMX / DNMG / DNMA / DNGA
• Uç ölçüleri: DN..1104.. (Ø25 gövde) · DN..1506.. (Ø32 · Ø40 · Ø50 gövde)

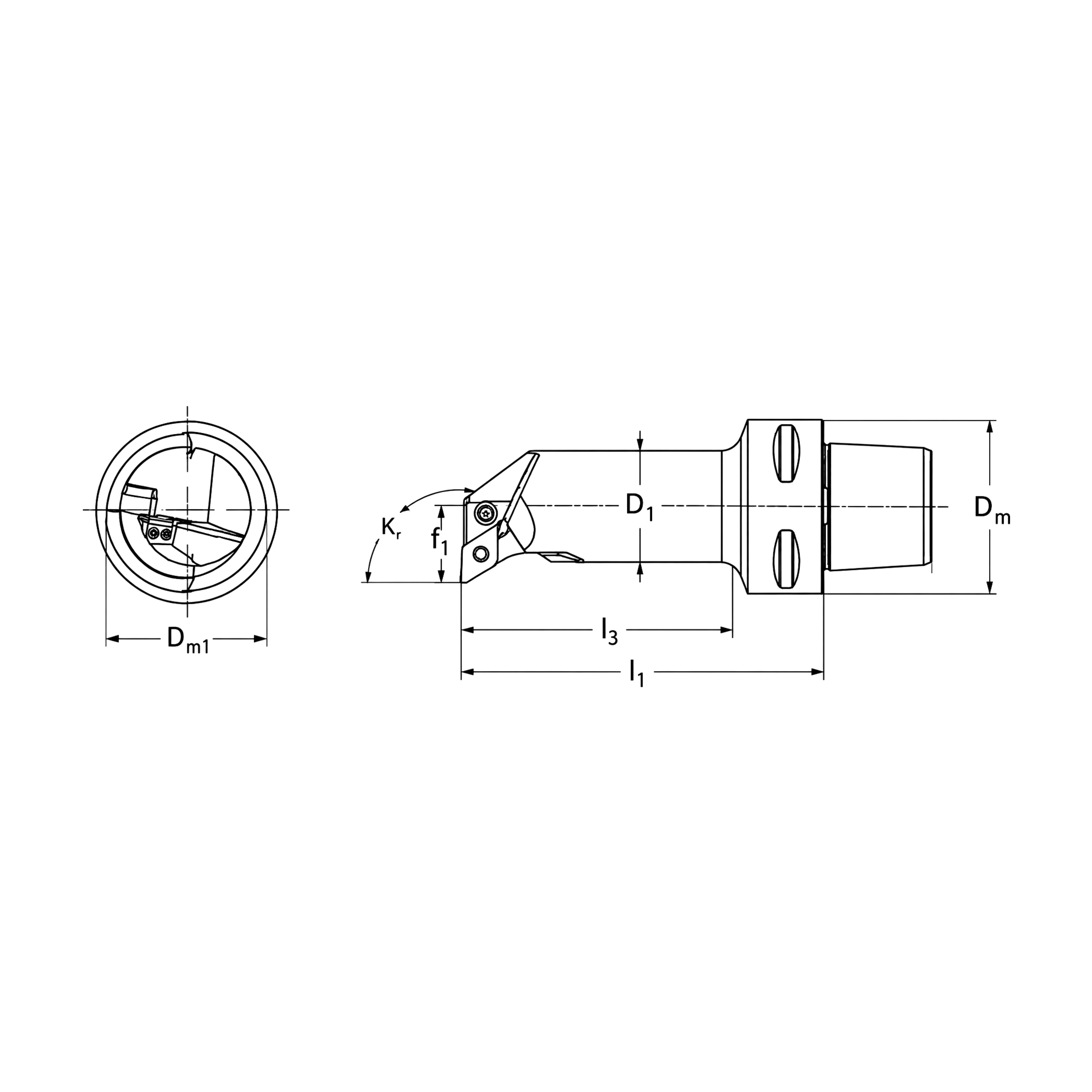

• Bağlantı çapı (Dm): 63 mm
• Ø25 mm gövde: min. delik Ø32 mm · f1 17 mm · boy 100 mm · erişim 74 mm · 1,12 kg
• Ø32 mm gövde: min. delik Ø40 mm · f1 22 mm · boy 110 mm · erişim 84 mm · 1,33 kg
• Ø40 mm gövde: min. delik Ø50 mm · f1 27 mm · boy 140 mm · erişim 115 mm · 1,81 kg
• Ø50 mm gövde: min. delik Ø63 mm · f1 35 mm · boy 175 mm · erişim 152 mm · 2,91 kg
• Talaş açısı (γ): -6° · Eğim açısı (λ): -10° / -12°

Kesici uçlar ürüne dâhil değildir, ayrıca sipariş edilmelidir. Uç yatağı, vida, kaldıraç, nozul ve anahtar sipariş kapsamındadır.

Standart dışı ölçüler için talep üzerine üretim yapılabilmektedir.
