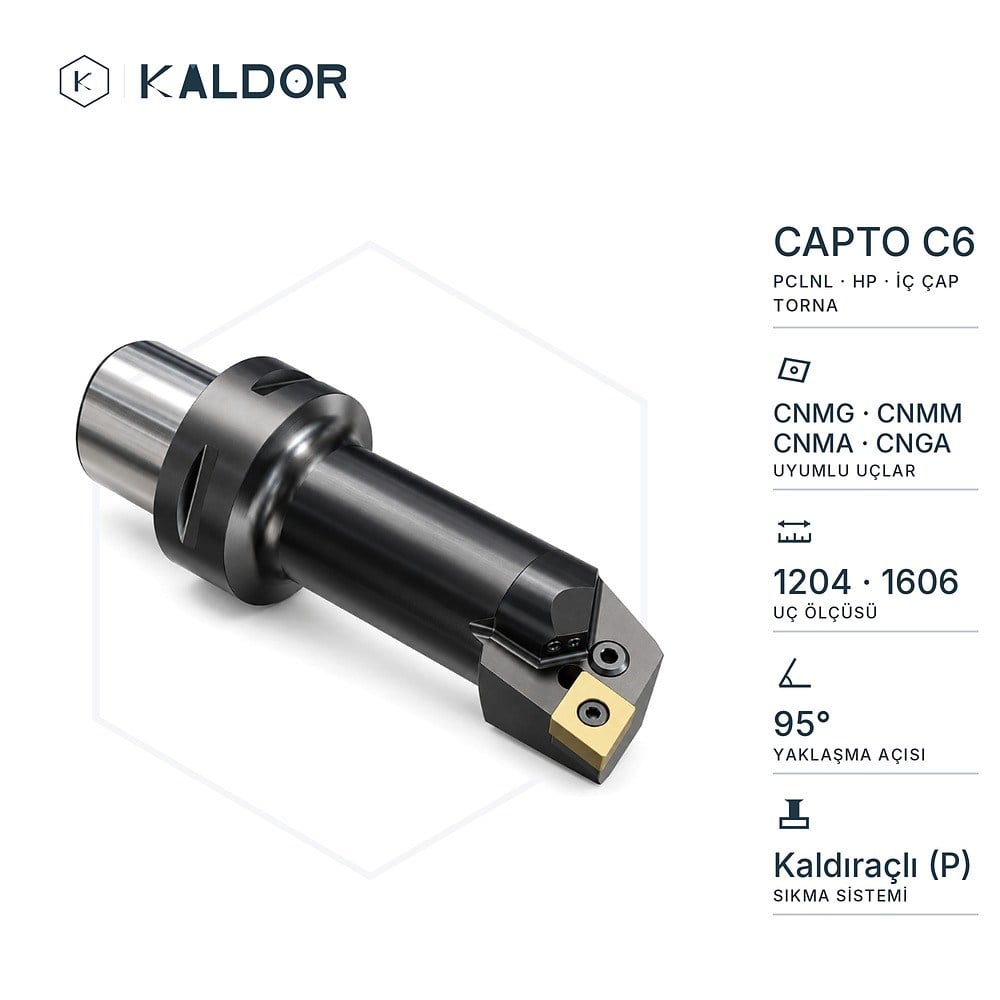

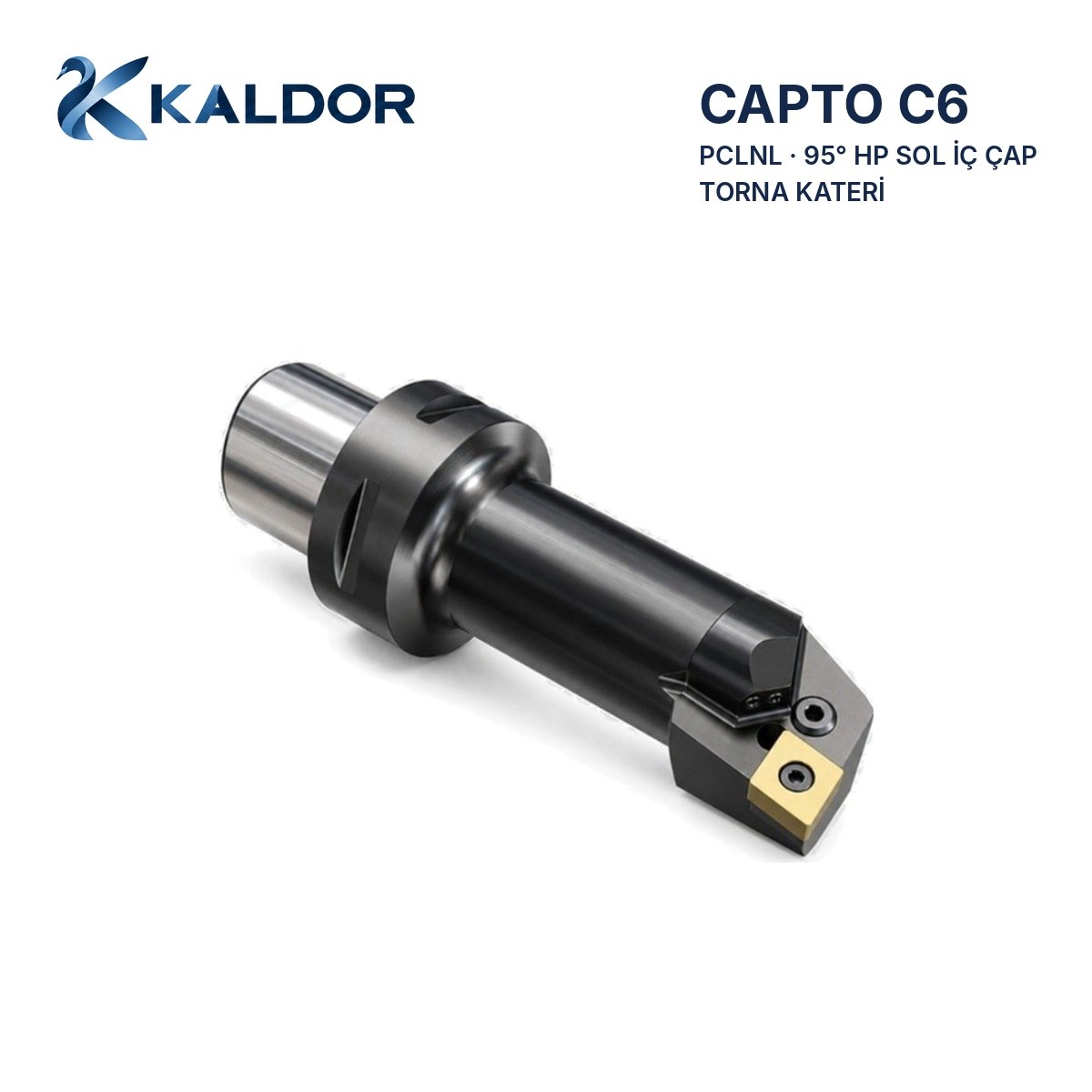

Capto C6 PCLNL 95° HP Sol İç Çap Torna Kateri (Bora Barı) (TT.PSC63.PCLNL.17100.12HP)

KALDOR Capto C6 PCLNL 95° HP İç Çap Torna Kateri (Bora Barı)

Yüksek basınçlı içten soğutmalı (HP), delik içi tornalama için tasarlanmış PSC (poligonal konik bağlantı) arayüzlü bora barı. Capto C6 bağlantısı sayesinde takım tezgâh dışında ayarlanabilir; tezgâhta takım değişimi saniyeler içinde tamamlanır ve tekrarlanabilir konumlandırma sağlanır.

Delik içinde talaş tahliyesi en kritik konudur: yüksek basınçlı soğutma sıvısı kesme bölgesine nozulla doğrudan yönlendirilir, talaşı kırar ve delikten dışarı atar; böylece talaş sarması ve uç kırılması önlenir, paslanmaz çelik ve süper alaşım gibi zor işlenen malzemelerde işlem güvenliği artar. Kaldıraçlı kilit (P tipi) sıkma sistemi ucu deliğinden kavrar, yatak üstünde çıkıntı bırakmaz. Dört gövde çapı seçeneğiyle Ø32 mm - Ø63 mm delik ölçülerine uygundur. Piyasadaki ISO standart CNMM, CNMG, CNMA ve CNGA uçlarla uyumludur - markaya bağlı kalmadan uç tedarik edebilirsiniz.

Teknik Özellikler

• Bağlantı: Capto C6 (PSC63)
• Yaklaşma açısı (Kr): 95°
• Kesme yönü: Sol (L)
• Sıkma sistemi: Kaldıraçlı kilit (P tipi)
• Soğutma: Yüksek basınçlı içten soğutma (HP), uca yönlendirilmiş nozul
• Uç formu: CNMM / CNMG / CNMA / CNGA
• Uç ölçüleri: CN..1204.. (Ø25 · Ø32 gövde) · CN..1606.. (Ø40 · Ø50 gövde)

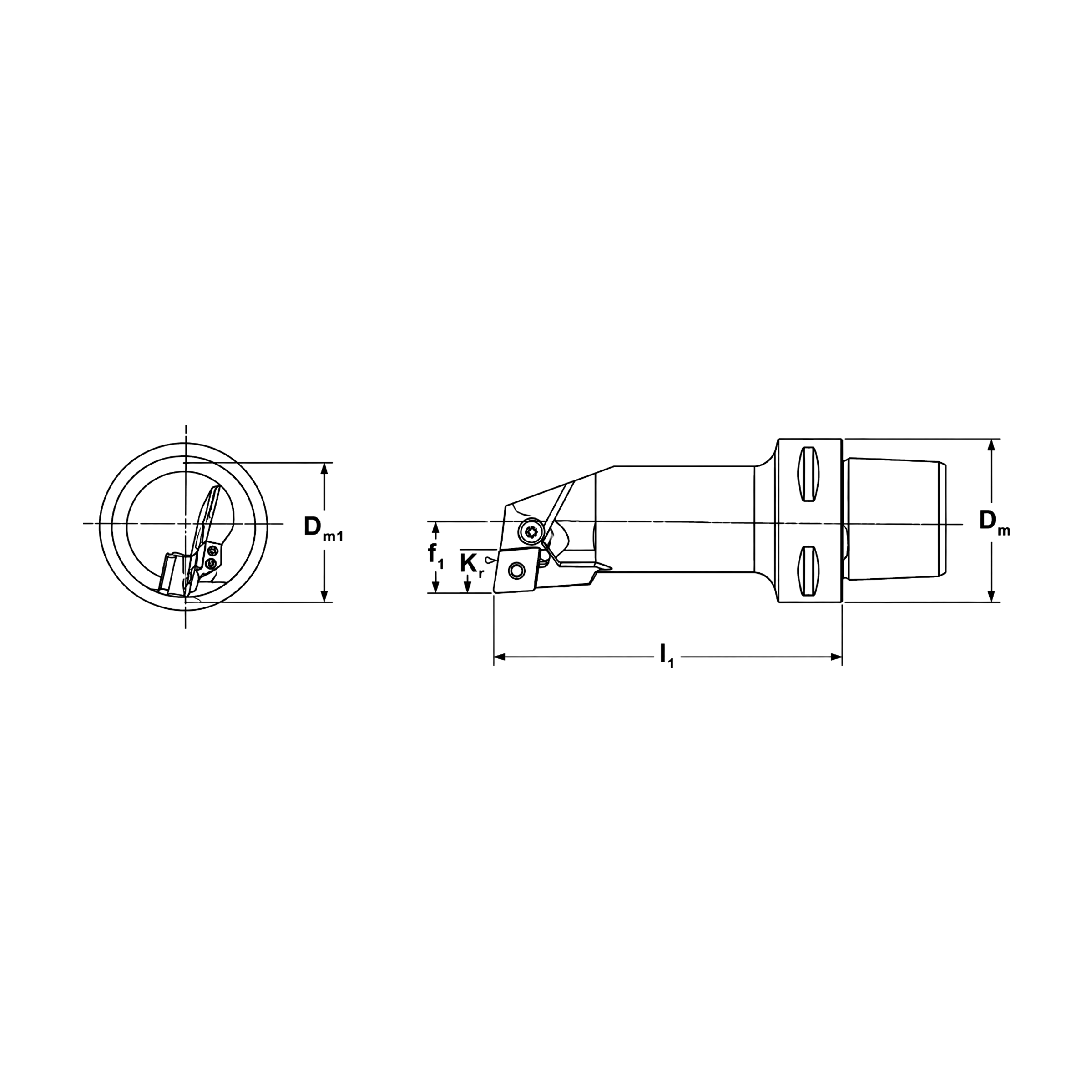

• Bağlantı çapı (Dm): 63 mm
• Ø25 mm gövde: min. delik Ø32 mm · f1 17 mm · boy 100 mm · 1,13 kg
• Ø32 mm gövde: min. delik Ø40 mm · f1 22 mm · boy 110 mm · 1,34 kg
• Ø40 mm gövde: min. delik Ø50 mm · f1 27 mm · boy 140 mm · 1,79 kg
• Ø50 mm gövde: min. delik Ø63 mm · f1 35 mm · boy 175 mm · 2,89 kg
• Talaş açısı (γ): -6° · Eğim açısı (λ): -11°

Kesici uçlar ürüne dâhil değildir, ayrıca sipariş edilmelidir. Uç yatağı, vida, kaldıraç, nozul ve anahtar sipariş kapsamındadır.

Standart dışı ölçüler için talep üzerine üretim yapılabilmektedir.
