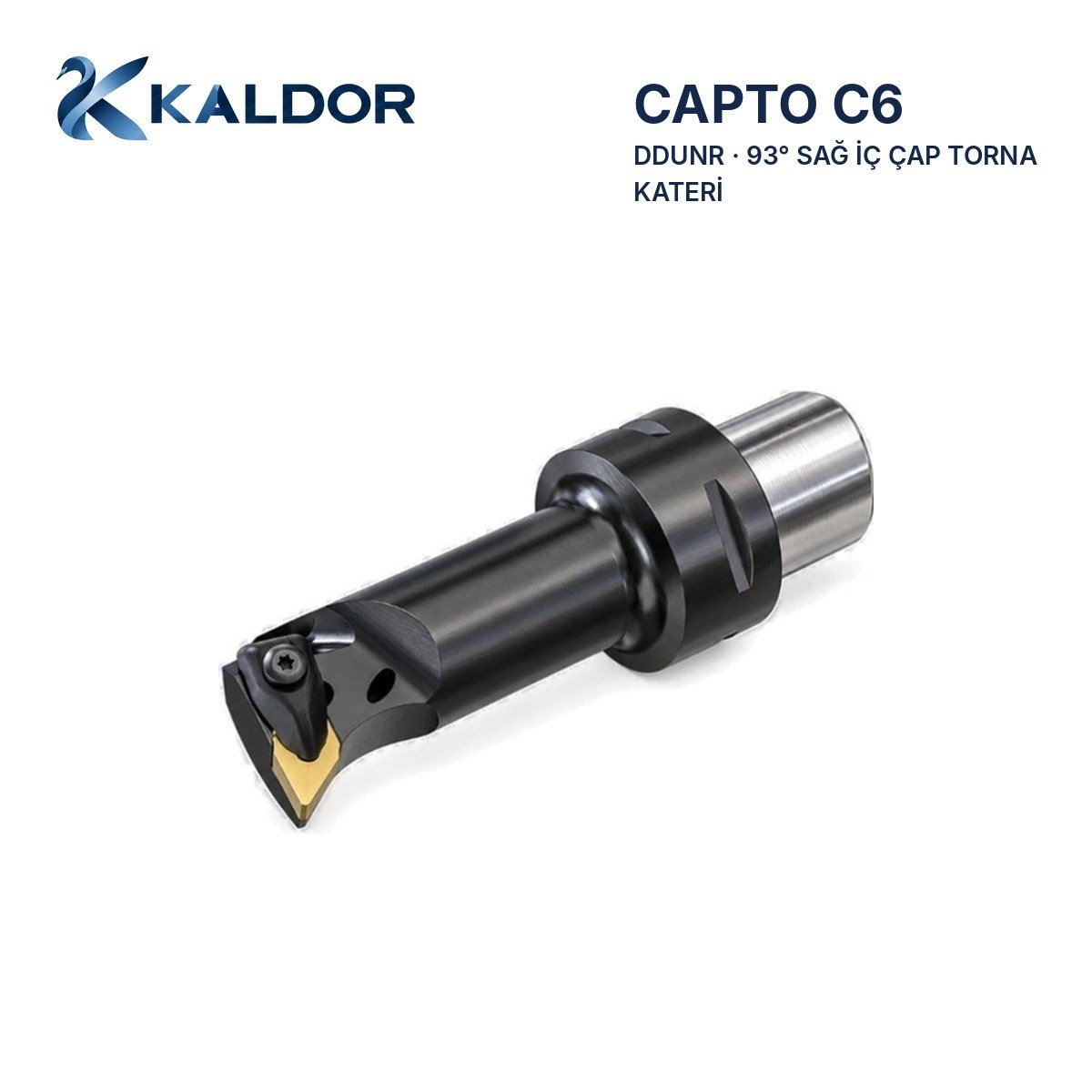

Capto C6 DDUNR 93° Sağ İç Çap Torna Kateri (Bora Barı) (TT.PSC63.DDUNR.27140.15)

KALDOR Capto C6 DDUNR 93° İç Çap Torna Kateri (Bora Barı)

Delik içi (iç çap) tornalama için tasarlanmış, PSC (poligonal konik bağlantı) arayüzlü bora barı. Capto C6 bağlantısı sayesinde takım tezgâh dışında ayarlanabilir; tezgâhta takım değişimi saniyeler içinde tamamlanır ve tekrarlanabilir konumlandırma sağlanır. Otomasyonlu tezgâhlar ve tornalama merkezleri için uygundur.

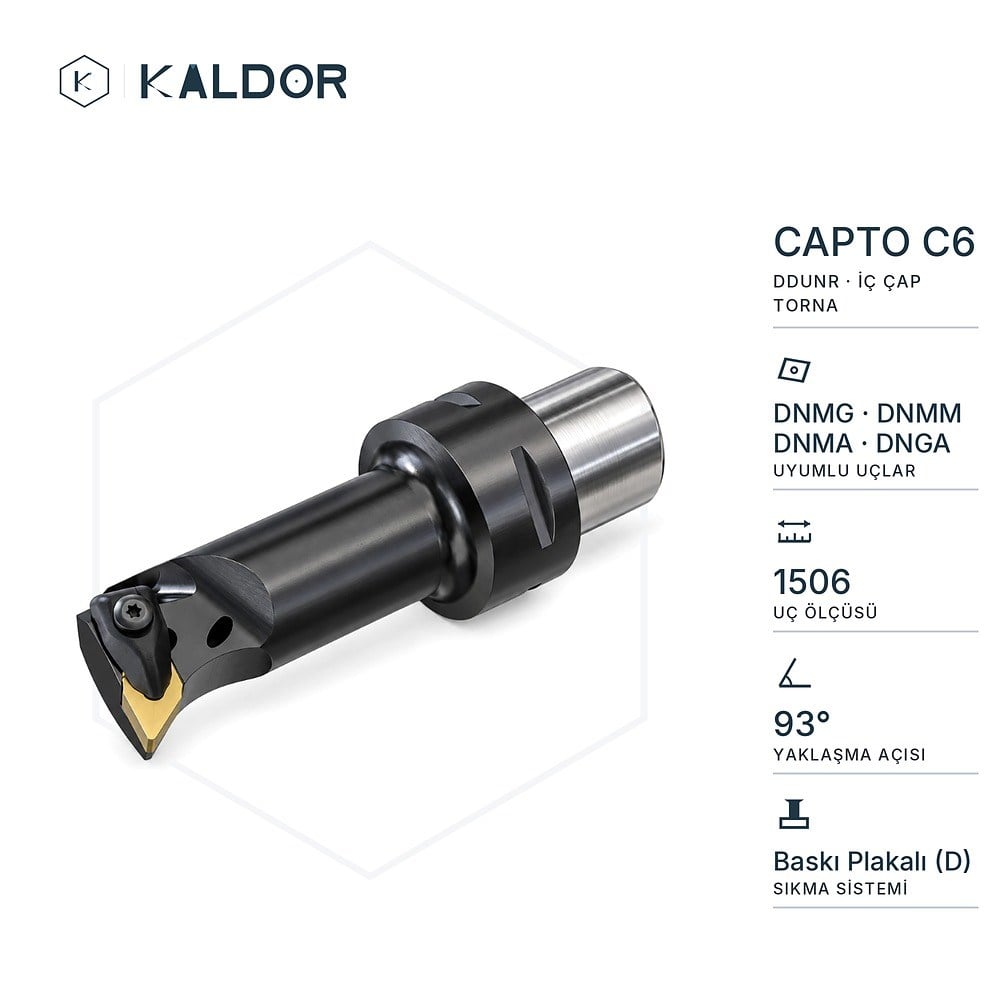

Ø40 mm gövde çapıyla en az Ø50 mm delik içinde çalışır; 114 mm erişim boyu ile delik içine dalarak iç çap tornalama, iç pah ve iç profil işleri yapılabilir. Baskı plakalı (D) sıkma sistemi ucu güvenle tutar; 93° yaklaşma açısı delik dibinde dik duvar bırakır. Piyasadaki ISO standart DNMM, DNMX, DNMG, DNMA ve DNGA uçlarla uyumludur - markaya bağlı kalmadan uç tedarik edebilirsiniz.

Teknik Özellikler

• Bağlantı: Capto C6 (PSC63)
• Yaklaşma açısı (Kr): 93°
• Kesme yönü: Sağ (R)
• Sıkma sistemi: Baskı plakası (D tipi)
• Uç formu: DNMM / DNMX / DNMG / DNMA / DNGA
• Uç ölçüsü: DN..1506..

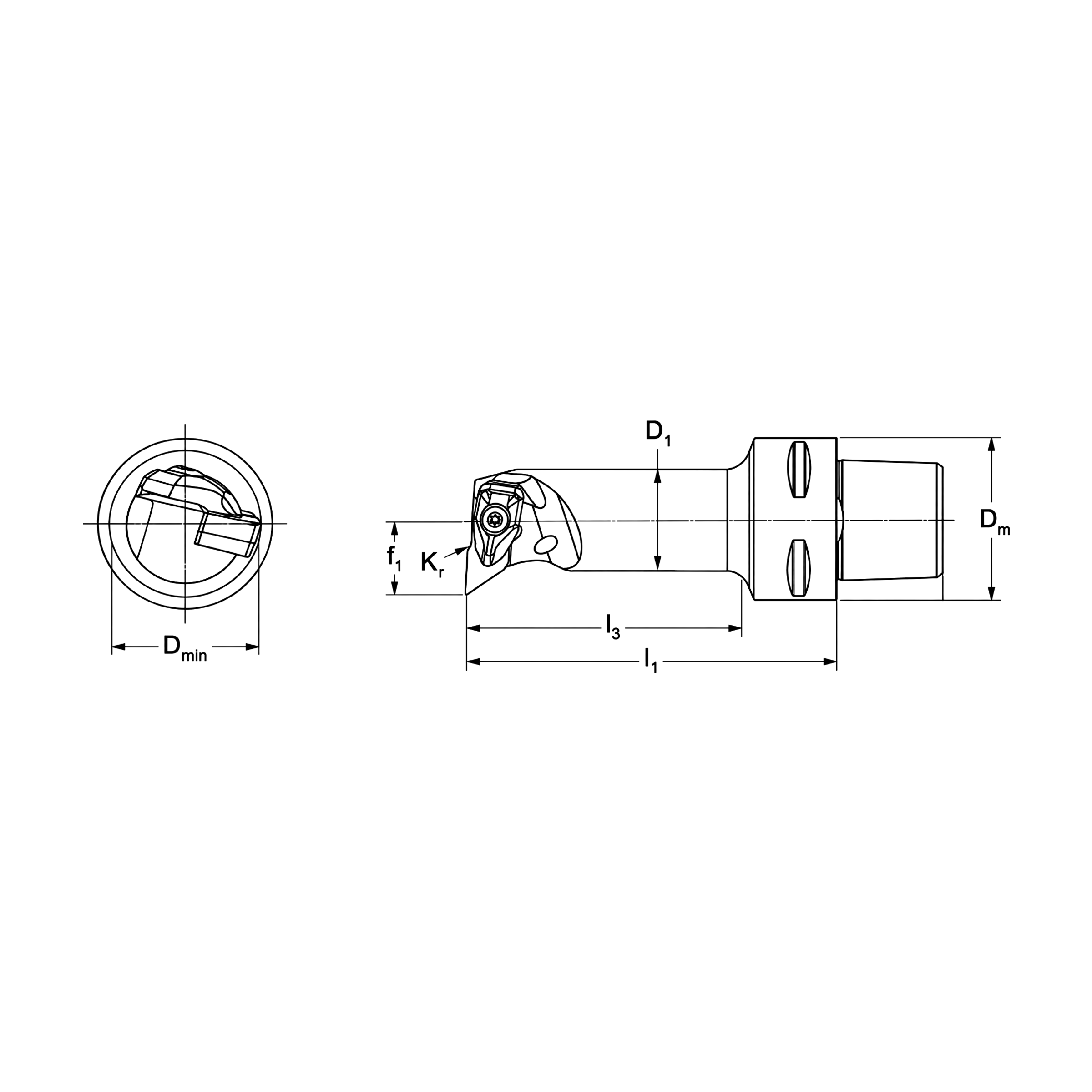

• Bağlantı çapı (Dm): 63 mm
• Minimum delik çapı (Dmin): 50 mm
• Gövde (bar) çapı (D1): 40 mm
• Merkez yüksekliği (f1): 27 mm
• Toplam boy (l1): 140 mm
• Erişim boyu (l3): 114 mm
• Talaş açısı (γ): -6° · Eğim açısı (λ): -11°
• Ağırlık: 1,04 kg
• Sipariş kodu: PSC63-DDUNR-27140-15

Kesici uçlar ürüne dâhil değildir, ayrıca sipariş edilmelidir. Kama, kama vidası ve anahtar sipariş kapsamındadır.

Standart dışı ölçüler için talep üzerine üretim yapılabilmektedir.
