Capto C6 DCLNR 95° Sağ İç Çap Torna Kateri (Bora Barı) (TT.PSC63.DCLNR.17100.12)

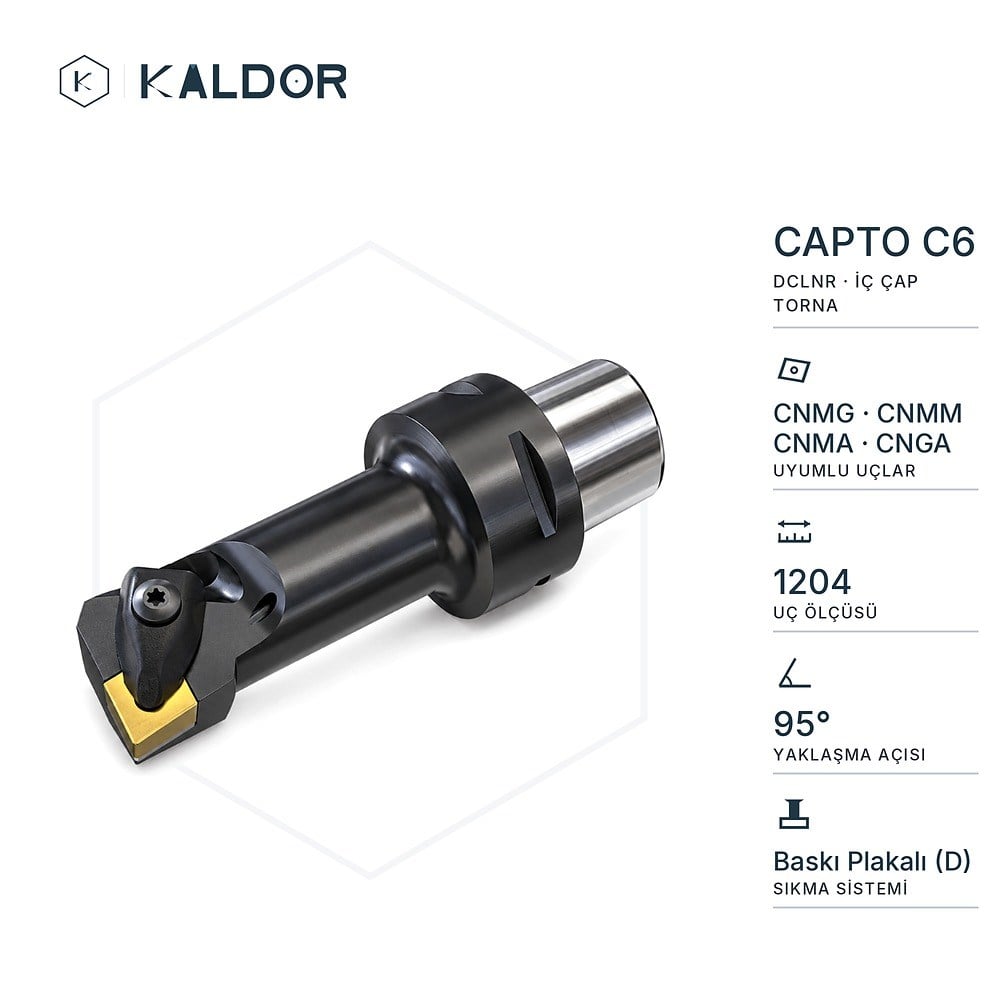

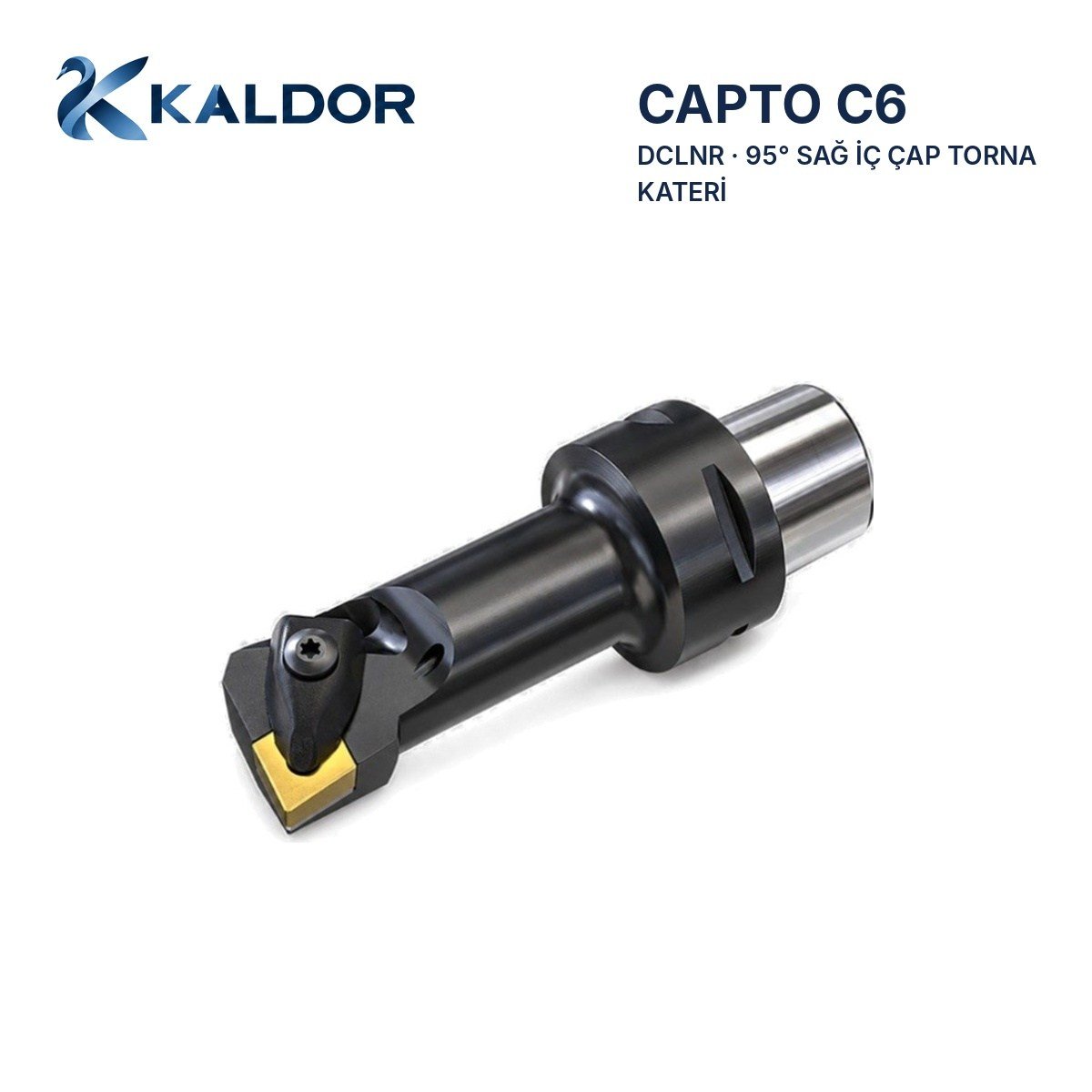

KALDOR Capto C6 DCLNR 95° İç Çap Torna Kateri (Bora Barı)

Delik içi (iç çap) tornalama için tasarlanmış, PSC (poligonal konik bağlantı) arayüzlü bora barı. Capto C6 bağlantısı sayesinde takım tezgâh dışında ayarlanabilir; tezgâhta takım değişimi saniyeler içinde tamamlanır ve tekrarlanabilir konumlandırma sağlanır. Otomasyonlu tezgâhlar ve tornalama merkezleri için uygundur.

Ø25 mm gövde çapıyla en az Ø32 mm delik içinde çalışır; 73 mm erişim boyu ile delik içine dalarak iç çap tornalama, iç pah ve iç profil işleri yapılabilir. Baskı plakalı (D) sıkma sistemi ucu güvenle tutar; 95° yaklaşma açısı delik dibinde dik duvar bırakır. Piyasadaki ISO standart CNMM, CNMG, CNMA ve CNGA uçlarla uyumludur - markaya bağlı kalmadan uç tedarik edebilirsiniz.

Teknik Özellikler

• Bağlantı: Capto C6 (PSC63)
• Yaklaşma açısı (Kr): 95°
• Kesme yönü: Sağ (R)
• Sıkma sistemi: Baskı plakası (D tipi)
• Uç formu: CNMM / CNMG / CNMA / CNGA
• Uç ölçüsü: CN..1204..

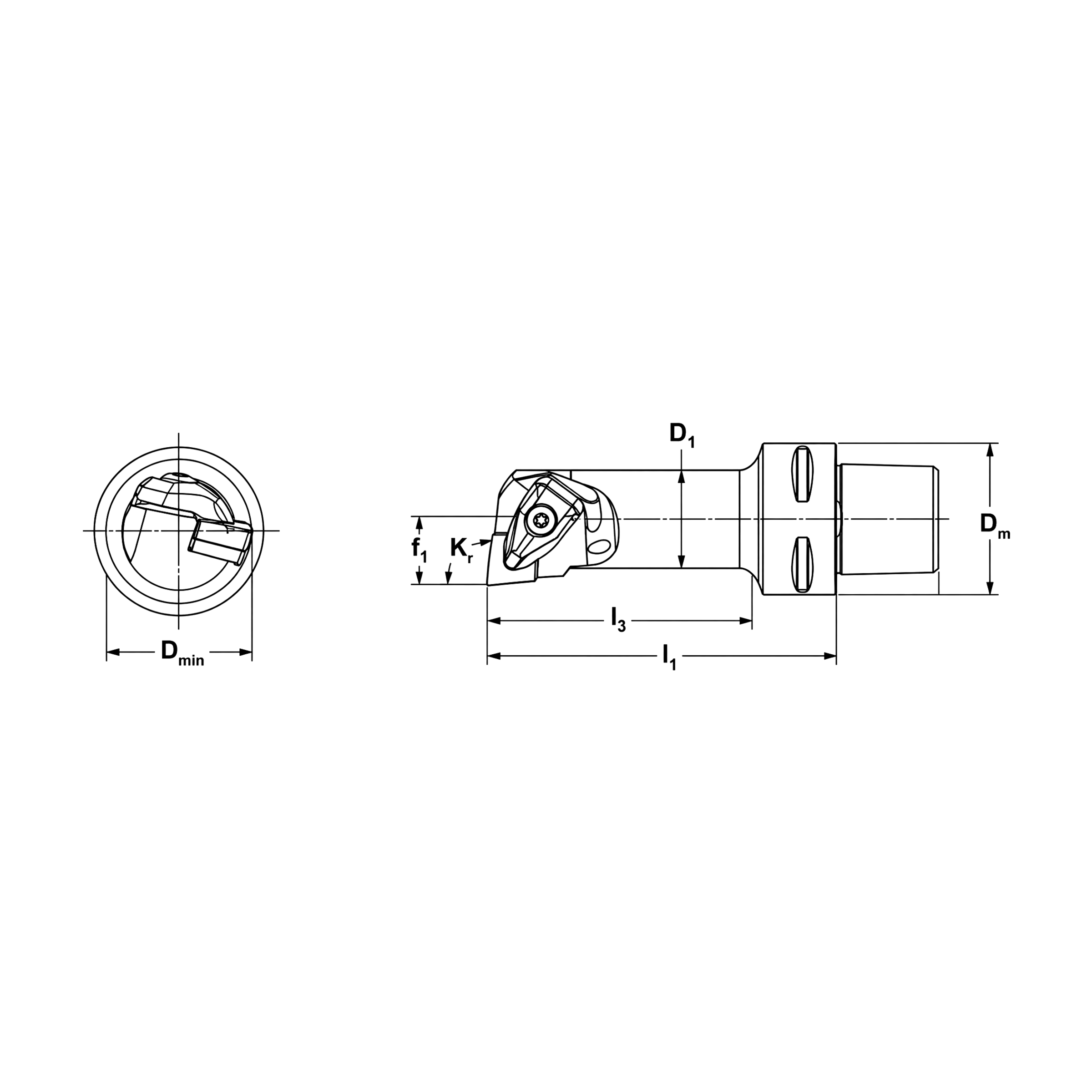

• Bağlantı çapı (Dm): 63 mm
• Minimum delik çapı (Dmin): 32 mm
• Gövde (bar) çapı (D1): 25 mm
• Merkez yüksekliği (f1): 17 mm
• Toplam boy (l1): 100 mm
• Erişim boyu (l3): 73 mm
• Talaş açısı (γ): -6° · Eğim açısı (λ): -12°
• Ağırlık: 1,04 kg
• Sipariş kodu: PSC63-DCLNR-17100-12

Kesici uçlar ürüne dâhil değildir, ayrıca sipariş edilmelidir. Kama, kama vidası ve anahtar sipariş kapsamındadır.

Standart dışı ölçüler için talep üzerine üretim yapılabilmektedir.
